Bilag: Parametre i CFX
Der er opstillet to modeller i CFX for hver af de to forsøgssituationer. Model 1 og 2 simulerer de to forsøgsrækker og a og b angiver de to forskellige turbulens modeller, som benyttes i simuleringerne. De forskellige parametre, som er benyttet i CFX er opstillet i de følgende tabeller.-
Tabel III.19.1: Geometriskeparametre for model 1 og model 2.
- Parameter
- Volumen boks A
- Volumen boks B
- Samlet overfladeareal
- Vandspejls højde
- Antal nodes
- Antal elementer
- Model 1
- 110 L
- 104,2 L
- 40 x 150 cm2
- 35,7 cm
- 11.843
- 58.084
- Model 2
- 111,7 L
- 101,4 L
- 40 x 150 cm2 – 1 x 30 cm2
- 35,7 cm
- 36.455
- 188.256
-
Tabel III.19.2: Materialeparametre for model 1 og model 2.
- Parameter
- Defineret
- Type
- Materiale liste
- Densitet
- Dynamisk viskositet
- Specifik varmekapacitet
- Varmekonduktivitet
- Mixture
- Bruger
- Variabelt sammensat opblanding
- Saltvand, Vand
- -
- -
- -
- -
- Saltvand
- Bruger
- Rent stof
- -
- 1019,3/1019,0 * kg/m3
- 1,0804E-3 kg/(m s)**
- 3993 J/(kg K)**
- 0,596 W/(m K)**
- Vand
- Program
- Rent stof
- -
- 997,0 kg/m3
- 8,889E-4 kg/(m s)
- 4181,7 J/(kg K)
- 0,607 W/(m K)
*Model 1/Model 2.
**Værdierne gælder for en salinitet på 35 g/kg og 20 °C [Andersen m.fl., 1998].
-
Tabel III.19.3: Domæneparametre for model 1 og 2.
- Parameter
- Domæne type
- Væske liste
- Reference tryk
- Tyngdekraft (x;y;z)
- Tyngdek. ref. densitet
- Varmetransport model
- Turbulens model
- Model a
- Væske domæne
- Mixture
- 1 atm
- (0 ; -9,82 m/s2; 0)
- 1009 kg/m3
- Total energi
- k-Epsilon
- Model b
- Væske domæne
- Mixture
- 1 atm
- (0 ; -9,82 m/s2; 0)
- 1009 kg/m3
- Total energi
- LES Smagorinsky
-
Tabel III.19.4: Koefficienter for k-Epsilon model.
- Koefficient
- Cμ
- σk
- σε
- C1
- C2
- Værdi
- 0,09
- 1,0
- 1,3
- 1,44
- 1,92
-
Tabel III.19.6: Komponentdetaljer for model 1 og model 2.
-
Materiale
- Type
- Kinematisk diffusivitet
- Saltvand
- Transport ligning
- 0 m2/s
- Vand
- Constraint
- -
-
Tabel III.19.7: Startparametre for model 1 og model 2.
- Parameter
- Hastighed (x;y;z)
- Saltvands massefraktion
- Relativt tryk
- Temperatur
- Boks A
- (0;0;0)
- 1
- 1 atm
- 12 °C
- Boks B
- (0;0;0)
- 0
- 1 atm
- 12 °C
-
Tabel III.19.8: Kontrolpunkters placering.
-
- *Top (x;y;z) [m]
- **Bund (x;y;z) [m]
- Model 1
- (0,055 ; 0,3 ; 0,32)
- (0,03 ; 0,07 ; 0,335)
- Model 2
- (0,026 ; 0,317 ; 0,347)
- (0,026 ; 0,082 ; 0,347)

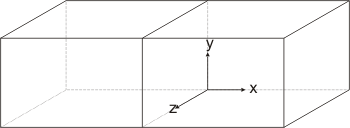

Figur III.19.1: Viser placeringen af origo og retningerne på koordinatsystemet.
*Målt i forsøg 5 og 7
**Målt i forsøg 3 og 6
-
Tabel III.19.9: Beregningens parametre for model 1 og model 2.
-
Samlet tid
- Type
- Maksimum tidsskridt
- Minimum tidsskridt
- 900 sek
- Adaptiv
- 1 sek
- 0,1 sek (0,01 sek*)
*Model 2b.
