Bilag: Parametre i MIKE3
Der er opstillet to modeller i MIKE3 for hver af de to forsøgssituationer. Model 1 og 2 simulerer de to forsøgsrækker og a og b angiver de to forskellige turbulens modeller som benyttes i simuleringerne. De forskellige parametre som er benyttet i MIKE3 er opstillet i de følgende tabeller.-
Tabel III.20.1: Geometriske parametre for model 1 og model 2.
- Parameter
- Volumen boks A [L]
- Volumen boks B [L]
- Overfladeareal [cm2]
- Vandspejlshøjde [cm]
- Antal beregningspunkter
- Model 1
- 113,7
- 102,7
- 40 x 150
- 35,7
- 28.500
- Model 2
- 112,1
- 103,1
- 40 x 150 – 1 x 30
- 35,7 cm
- 56.715
-
Tabel III.20.2: Parametre for Model 1 og 2.
- Parameter
- Dispersionsfaktor
- Bedfriction [mm]
- Temperatur [°C]
- Salinitet [‰]
- Densitet [kg/m3]
- Turbulens model
- Model a
- 0,1
- 0,1
- 11
- 27,5 /0
- *1020,94/**999,61
- k-Epsilon
- Model b
- 0,1
- 0,1
- 15
- 27 /0
- *1019,75/**999,06
- Smagorinsky
*Boks A.
**Boks B.

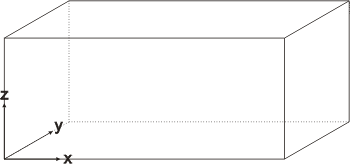

Figur III.20.1: Definition af koordinater i MIKE3.
-
Tabel III.20.3: Kontrolpunkters placering, figur III.20.1.
- Cellestørrelser(x,y,z)[cm]
- Cellenr. i (x,y,z)
- Model 1
- (2 ; 2 ; 1,785)
- (41 ; 4 ; 3)
- Model 2
- (1 ; 2 ; 1,785)
- -
-
Tabel III.20.4: Koefficienter i k-Epsilon.
- Koefficient
- Cμ
- C1
- C2
- C3
- σk
- σe
- σt
- Værdi
- 0,09
- 1,44
- 1,92
- 0
- 1
- 1,3
- 0,9
-
Tabel III.20.5: Koefficienter i Smagorinsky.
- Koefficient
- Cs horisontal
- Cs vertikal
- Værdi (standard)
- 0,088
- 0,176
- Værdi (afprøvet)
- 0,1
- 0,1
-
Tabel III.20.6: Beregningens parametre for model 1 og model 2.
- Samlet tid [s]
- Antal celler (x,y,z)
- Tidsskridt [s]
- Model 1
- 3600
- 75;20;20
- 0,02
- Model 2
- 3600
- 150;20;20
- 0,02
