Kalibrering
Modellen opsat i MIKE 11 til beskrivelse af stoftransport er kalibreret til resultatet af sporstofforsøget, som blev udført af projektgruppen. Ved kalibreringen er der som udgangspunkt ændret på dispersionen. Efterfølgende blev det nødvendigt at justere Manningtallet for at få den konvektive transport af stoffet til at stemme overens med det målte.

Der er i kalibreringen indført en stofmængde i MIKE 11 svarende til den mængde, der blev målt ved sporstofforsøget (Massebestemmelse). Dispersionen og Manningtallet er justeret, så koncentrationerne af sporstof i åvandet beregnet i MIKE 11 stemmer overens med koncentrationerne af sporstof i åvandet målt under forsøget.

Koncentrationerne er optegnet som funktion af tiden, og ved kalibreringen er grafen fra MIKE 11 tilpasset grafen fra de målte værdier. For at udglatte grafen fra de målte data, er dataene optegnet som et glidende gennemsnit.

Figur 15 Midlede måledata optegnet som funktion af tiden.


Ved ændring af Manningtallet forskydes kurven i x-aksens retning. Når Manningtallet øges, forskydes kurven mod venstre, og når Manningtallet reduceres, forskydes kurven mod højre. Dette skyldes, at når Manningtallet øges, reduceres modstanden i åen. Når modstanden i åen reduceres, bliver vandhastigheden større, hvormed sporstoffet når hurtigere frem til målepunktet.
Når Manningtallet ændres, påvirker dette vanddybderne, da større Manningtal, og dermed strømhastighed, er ensbetydende med lavere vanddybder. Det er derfor efter justering af manningtallet kontrolleret, at vanddybderne stadig stemmer overens med det der er målt.

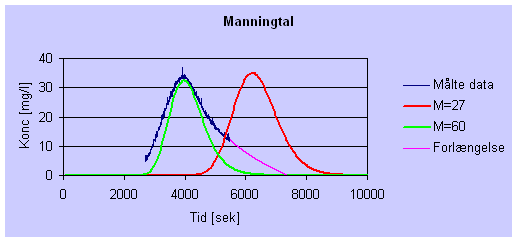

Figur 16 Grafisk afbildning af måledata samt resultater fra MIKE 11 ved et Manningtal på hhv. 27 og 60. Det ses, at når Manningtallet øges, forskydes kurven mod venstre.


Ændring af dispersionskoefficienten påvirker kurvens bredde. Når dispersionskoefficienten øges, bliver kurven bredere, og når dispersionskoefficienten reduceres, bliver kurven mere spids. Dette skyldes dispersionens indflydelse på stoffets udbredelse. Når dispersionskoefficienten er høj, sker der en større spredning, og dermed bliver mængden af stof fordelt over længere tid.

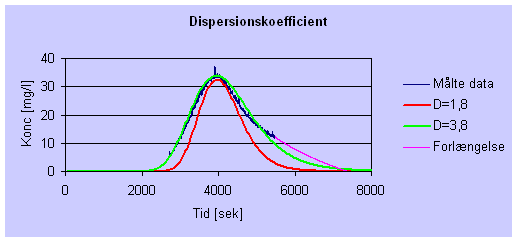

Figur 17 Grafisk afbildning af måledata samt resultater fra MIKE 11 ved en dispersionskoefficient på hhv. 1,8 og 3,8. Det ses, at når dispersionskoefficient reduceres, bliver grafen mere spids.


Der er således justeret på Manningtallet og dispersionskoefficienten indtil de to kurver er sammenfaldende, hvormed resultatat af kalibreringsprocessen er fremkommet.
