Forsøgsopstilling

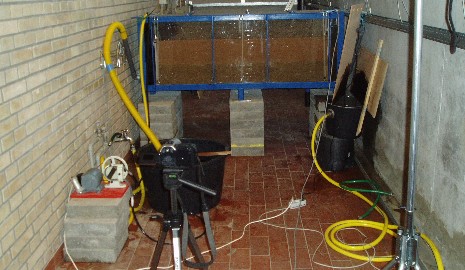

Den sandfyldt rende, der er arbejdet med i dette projekt, består af en sandfyldte del, som er 40x60x150 cm samt et ind- og udløbskammer, som hver især er 9,5x40x60 cm. Den sandfyldte del er opdelt i tre horisontale lag, der hver har en tykkelse på 20 cm, hvor det nederste lag er af grov sand, det mellemliggende af fin sand og det øverste lag er af grus.

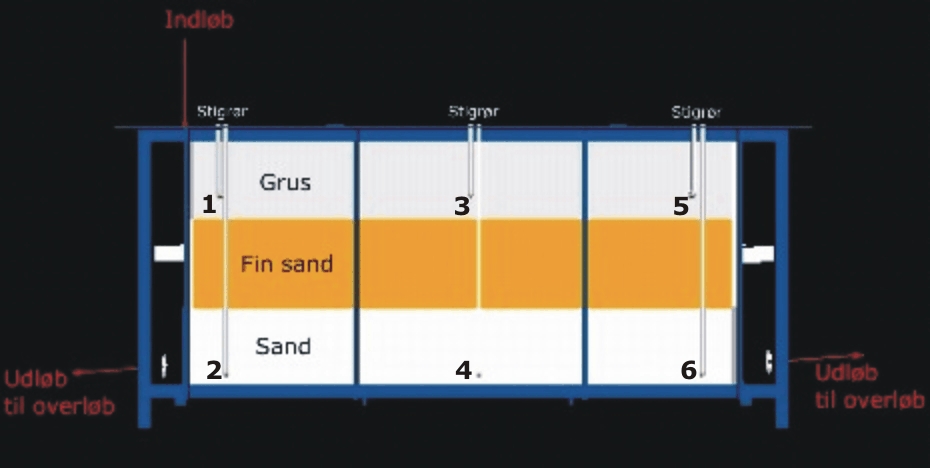

For at vurdere trykniveauet i forskellige punkter fra indløb til udløb er der etableret stigrør tre steder i det øverste og tre steder i det nederste lag.

Selve flowet i renden styres af overløbsrør i både ind- og udløbskamret, hvis højde viser trykniveauet. Dermed er det muligt at variere flowet gennem renden.

Der er udtaget intakt prøver i hvert lag til beregning af de tre jordtypers porøsitet.

Figur 1 Ved at klikke på ovenstående billede fremkommer en interaktiv 3D-model af forsøgsopstillingen. Dette kræver et program ved navn Cortona. Hvis du ikke allerede har installeret dette program, kan det hentes ved at klikke her.
